Vibrações na Caixa de Redução do Niva



É comum a presença de vibrações observadas na caixa de transferência (redução) dos Nivas e certamente é sonho entre os proprietários do carro eliminá-las ou ao menos minimiza-las. O fato é que alguns carros vibram mais, outros menos, diria que são raros os que não apresentam este problema, portanto considerado cronico nos Nivas.

O complicado é que nem sempre minimizar tais vibrações é tarefa simples, infelizmente. São muitas variáveis envolvidas e não existe um procedimento único capaz de detectar e solucionar o problema. Por exemplo, Nivas surrados em trilhas tem seus componentes mecânicos fadigados e conseqüentemente tendem a ter mais vibrações inclusive com solução nem sempre fácil e barata. Tenha em mente que as vibrações podem ser reflexo da somatória de pequenos problemas, portanto todos os componentes rotativos devem estar em conformidade quanto ao alinhamento, balanceamento e folgas.


Outro fator importante são os serviços mecânicos mal executados, onde detalhes fazem diferença e normalmente passam despercebidos quando o mecânico não tem experiência com Nivas, um exemplo clássico é o desalinhamento das caixas apos serviços de funilaria no assoalho.


Os testes a seguir visam apontar  indícios das causas das vibrações, porem antes de qualquer tentativa corretiva vale a pena verificar se o alinhamento entre as caixas de transferência e cambio esta adequado, procedimento relativamente simples que pode dar bons resultados e evitar gastos desnecessários de tempo e dinheiro.



I M P O R T A N T E

Para saber detalhes sobre métodos de alinhamento
CLIQUE AQUI.



TESTE 1 (carro parado)

  1. Engrenar o câmbio e a caixa de transferência em neutro;
  2. Ligar o motor, acelerar progressivamente e observar a existência de vibrações;
  3. Caso não ocorram vibrações excessivas, executar o teste 2;
  4. Caso ocorram vibrações excessivas avaliar os seguintes itens:
  • Condição dos coxins do motor;
  • Fixação dos parafusos do suporte do motor.

TESTE 2 (carro parado)


  1. Engrenar a caixa de reduzida em neutro;
  2. Ligar o motor, e engrenar as marchas e observar a existência de vibrações;
  3. Caso não ocorra vibrações excessivas, executar o teste 3;
  4. Caso ocorram vibrações avaliar os seguintes itens:
  • União elástica rasgada ou trincada;
  • Cruzeta de saída da caixa de cambio com muita folga, emperrada ou desengraxada;
  • Montagem do conjunto união elástica / cruzeta com folga;
  • Falta do anel antivibração  na montagem da união elástica/cruzeta;
  • Empenamento do eixo piloto da caixa de cambio;
  • Desalinhamento excessivo entre caixas;
  • Desbalanceamento da caixa de redução;
  • Trincas no assoalho;
  • Coxins da caixa de cambio e transferência.


TESTE 3 (carro em movimento)




Se as vibrações não ocorreram nos testes 1 e 2, devem  surgir com o carro em movimento.


Conduzir o Niva numa estrada,  preferencialmente numa descida longa e confirmar a presença das vibrações. Possíveis causas:

  • Cardans desalinhados;
  • Cardans desbalanceados;
  • Cruzetas dos cardans com folga;
  • Cardans com travamento no estriado;
  • Cardans com folga no estriado;
  • Cardans desengraxados;
  • Cruzetas dos cardans desengraxadas;
  • Rodas desbalanceadas;
  • Desalinhamento da caixa de reduzida;
  • Os itens citados no teste 2 também interferem com o carro em movimento, inclusive, os sintomas são potencializados.


   Considerações Gerais






    1 - Caixa de cambio
    2 - Caixa de redução
    3 - União elástica e Cruzeta intermediária
    4 e 5 - Cruzetas frontais dos cardans
    6 - Cardam dianteiro
    7 - Cardam traseiro



    Assoalho

    Verifique:

  • Desalinhamento das caixas causadas por irregularidades no assoalho decorrentes do apodrecimento ou devido a serviços de funilaria mal executados. Atenção especial na região onde ficam os prisioneiros de fixação das caixas;
  • Integridade dos prisioneiros. É comum estarem espanados o que impossibilita a perfeita fixação das caixas.
          Veja: Troca dos prisioneiros.

    Prisioneiros do coxim do cambio




      Prisioneiros da Caixa de Redução



    União elástica
    Verifique:

  • União elástica trincada ou rasgada - Troque a união elástica e alinhe as caixas. Fique atento a uniões elásticas de procedência duvidosa que dificultam o processo de alinhamento e balanceamento do conjunto;

  • Parafusos de fixação da união mal apertados


    União Elástica



    Saiba mais sobre os tipos de União entre as caixas do Niva


    Cruzeta Intermediária
    Verifique:

  • Folga na cruzeta. Provavelmente será necessário trocar a cruzeta e alinhar as caixas;
  • Engripamento da cruzeta. Desengripar e engraxar com graxa a base de sabão de lítio grau EP 2.






    Bico de graxa


    Cardans
    Verifique:
  • Desbalanceamento. Necessário serviço corretivo em uma oficina especializada;
  • Desalinhamento. Necessário serviço corretivo em uma oficina especializada;
  • Travamento no estriado - Procure desengripar e engraxar o estriado de maneira a obter o movimento suave de vai e vem da peça. Use graxa a base de sabão de lítio grau EP 2.
  • Folga excessiva no estriado. Provavelmente será necessário trocar o cardam

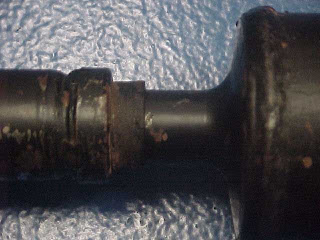

    Estriado do Cardam



    Cruzeta dos Cardans
    Verifique:

  • O engraxamento deve ser feito regularmente e para tal os cardans devem ser retirados do carro já que os bicos de graxa são de difícil acesso. A graxa deve ser bombeada até espulsar totalmente a graxa velha ;
  • Excesso de folga mecânica. Provavelmente será necessário trocar a cruzeta;
  • Montagem inadequada. De nada vale gastar dinheiro trocando ou balanceando os cardans e ser displicente na instalação dos mesmos no carro. Os flanges dos cardans devem estar com as faces limpas e paralelas de maneira a assentar-se perfeitamente uma nas outra e os parafusos bem apertados.



    Bico de Graxa




    Caixa de marchas ( cambio )
    Verifique:

  • Empenamento do eixo piloto do cambio. Esta hipótese é improvável e só deverá ser considerada em ultima instância.




     Coxim da caixa de marchas
        Verifique:

  • Integridade do coxin do cambio;
  • Se não existe interferência entre carcaça metálica do coxim com o suporte;
  • Aperto das porcas de fixação do suporte do coxim à caixa de marchas;
  • Aperto do parafuso central do coxim;
  • Condição dos prisioneiros de fixação do suporte do coxim ao assoalho.
    Clique AQUI e saiba avaliar os prisioneiros;



        Coxim do cambio


        Prisioneiros de fixação do suporte do coxim do cambio

      Prisioneiro de fixação do suporte do coxim a caixa de cambio


    Caixa de redução
    Verifique:

  • Desalinhamento entre as caixas, Clique AQUI e conheça alguns métodos para alinhar as caixas;
  • Integridade dos coxins da caixa de redução;
  • Aperto dos parafusos de fixação dos coxins;
  • Condição dos prisioneiros de fixação do suporte do coxim ao assoalho

    • Clique AQUI e veja como trocar os prisioneiros;


Caixa de redução

Coxim da caixa de redução


    Fixação do Motor
    Verifique:


    • Integridade dos coxins do motor;
    • Se os suportes estão bem presos, com parafusos bem apertados.
    • Interferências entre o motor e a lataria do carro. O motor deve estar sustentado apenas sobre coxins que absorvem as vibrações naturais. No caso do motor AP são dois coxins laterais e um frontal.


    Tópicos Relacionados:


    Alinhamento das caixas do Niva

    Tipos de Acoplamento entre Caixas do Niva

    Barulho nas Alavancas do Niva

    Suporte T-case Geniva

    Troca dos Prisioneiros das Caixas do Niva
