O sistema elétrico do Niva é um projeto simples, espartano e com pouca eletrônica embarcada, diria, quase nada de eletrônica. Os circuitos são todos analógicos, porem, corretamente estruturados e eletricamente bem protegidos e tem instrumentos e sinalizações suficientes para uma boa visão de funcionamento do carro. A engenharia soviética utilizou em quase todos os sistemas basicamente reles eletromecânicos e derivados, tecnologia anterior aos semicondutores. A titulo de curiosidade, eu desmontei o sensor de pressão de óleo e o relé temporizador do para-brisas e em ambas as peças não encontrei sequer um transistor, ou seja, é tudo muito rústico e tecnologicamente ultrapassado até para a década de 90, quando o carro foi construído, mas, independente disso, o que realmente importa é que funciona muito bem.

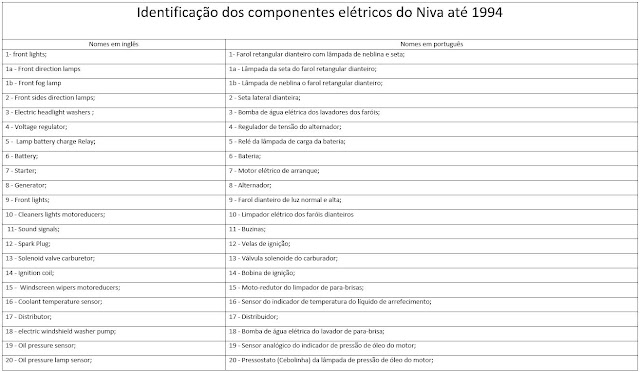

O fato concreto é que os sistemas mesmo que rudimentares são bastante robustos e se bem conservados apresentam poucos problemas, mas, caso seja necessário corrigir alguma coisa, uma pratica recomendada e muito importante para a pessoa envolvida na manutenção é ela saber interpretar corretamente o diagrama, o qual mostra com precisão todas as interligações elétricas entre as peças e, pensando em facilitar a leitura do diagrama, eu traduzi para o português os nomes dos componentes, além de acrescenta-los ao lado das simbologias no diagrama, facilitando assim o processo de localização e analise dos circuitos. A principio fiz esse trabalho apenas no diagrama dos Nivas até 1994, que são maioria rodando no Brasil, incluindo meu carro.
Para quem não tem familiaridade com a leitura de diagramas elétricos automotivos, assista o vídeo abaixo e aprenda alguns conceitos básicos sobre eletricidade para facilitar a interpretação do diagrama.
Para quem não tem familiaridade com a leitura de diagramas elétricos automotivos, assista o vídeo abaixo e aprenda alguns conceitos básicos sobre eletricidade para facilitar a interpretação do diagrama.
Faça download do diagrama abaixo em formato PDF e com resolução melhorada.
 |
| Clique na imagem para aumentar |
 |
| Clique nas imagens para aumentar |
Para outros temas relacionados a elétrica do Niva?
Muito bom o serviço, o único detalhe deste esquema é que ele não possui a fiação do limpador traseiro, que é presente na maioria dos Nivas que vieram para o Brasil.
ResponderExcluirÉ verdade. Sabe onde conseguir esse esquema completo com boa definição de imagem?
ExcluirBom dia, alguém tem informação sobre o sistema cânister e EGR do niva ?
ResponderExcluirOlá. Infelizmente não sei detalhes para te ajudar. Meu Niva usa AP1.8 que inclusive esta sem a EGR e Canister. Talvez vc consiga essa informação no grupo do Face LadaFans. https://www.facebook.com/groups/ladafans
ExcluirOlá, eu encontrei um componente elétrico próximo a bateria, ele estava conectado a um chicote que não ligava a nada dentro do carro, não consegui identificá-lo no esquema elétrico mas sei que é original pois tem o símbolo da lada sabe qual componete é?
